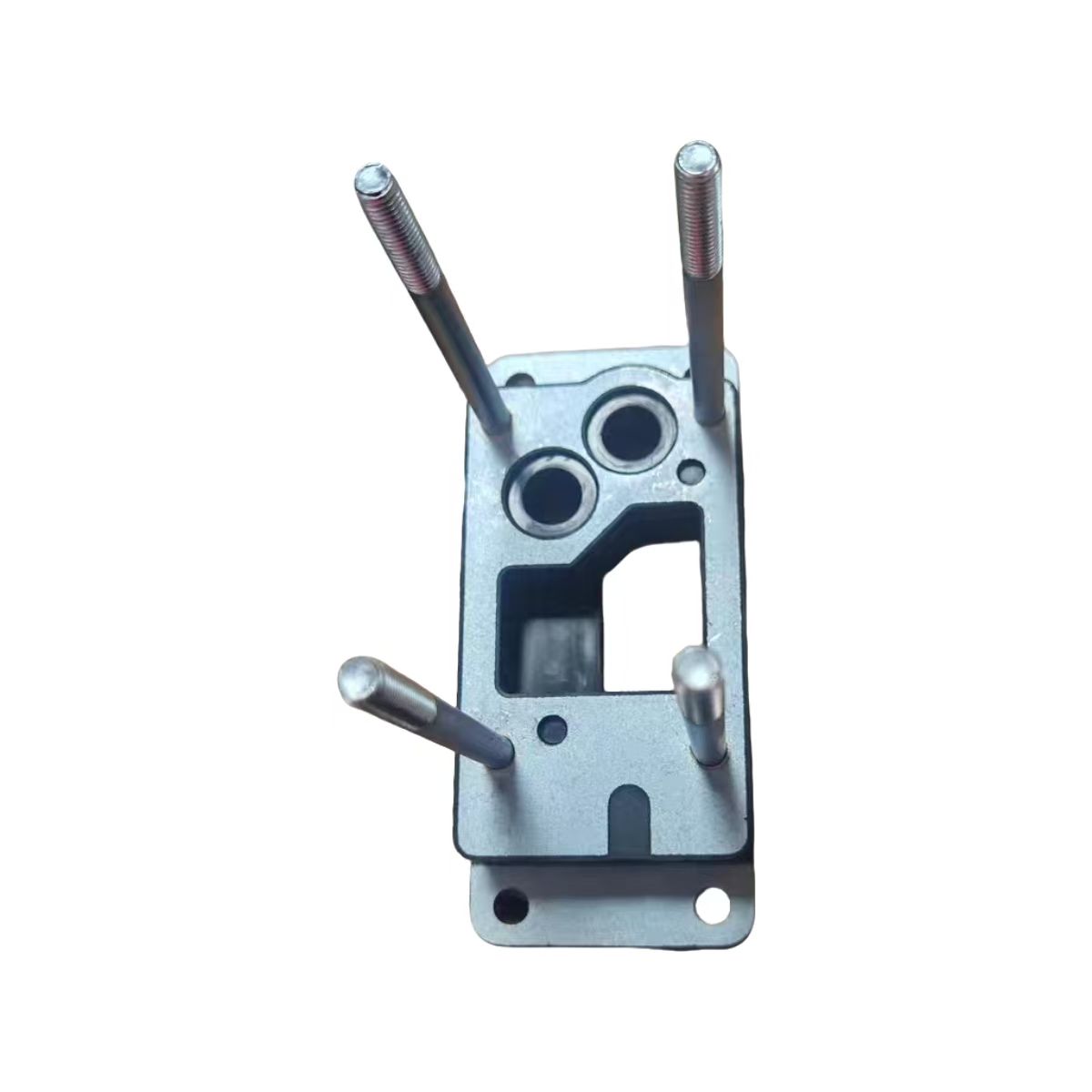

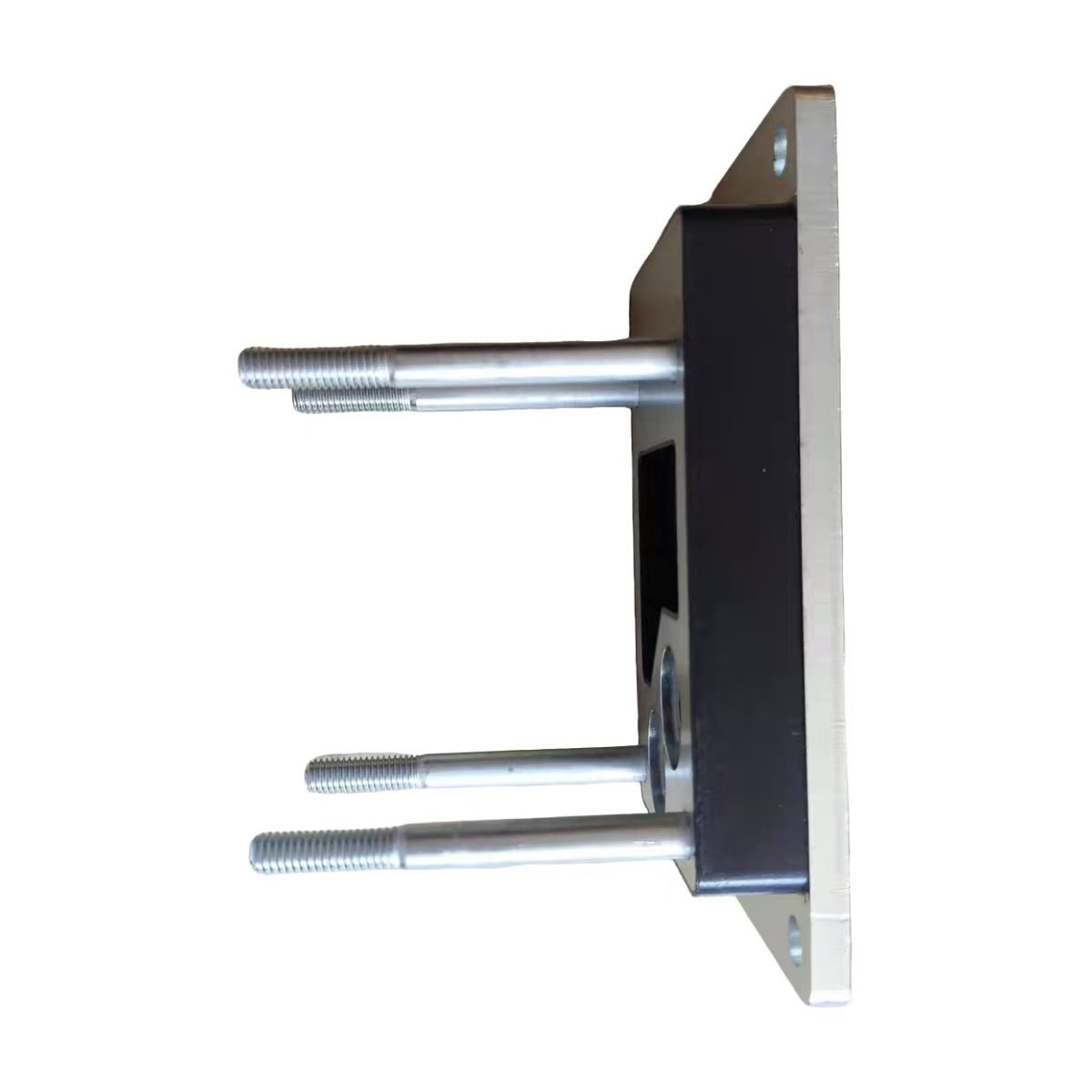

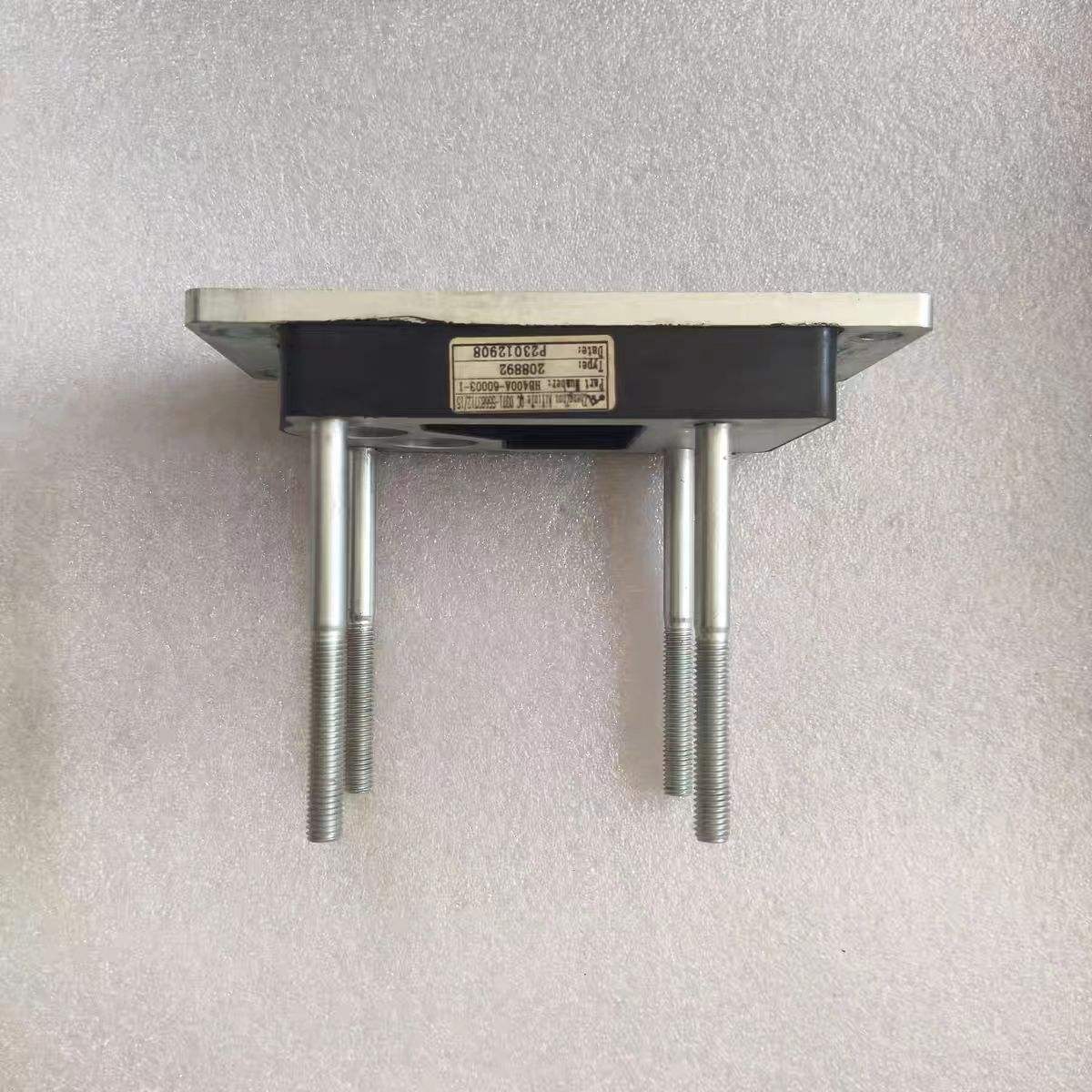

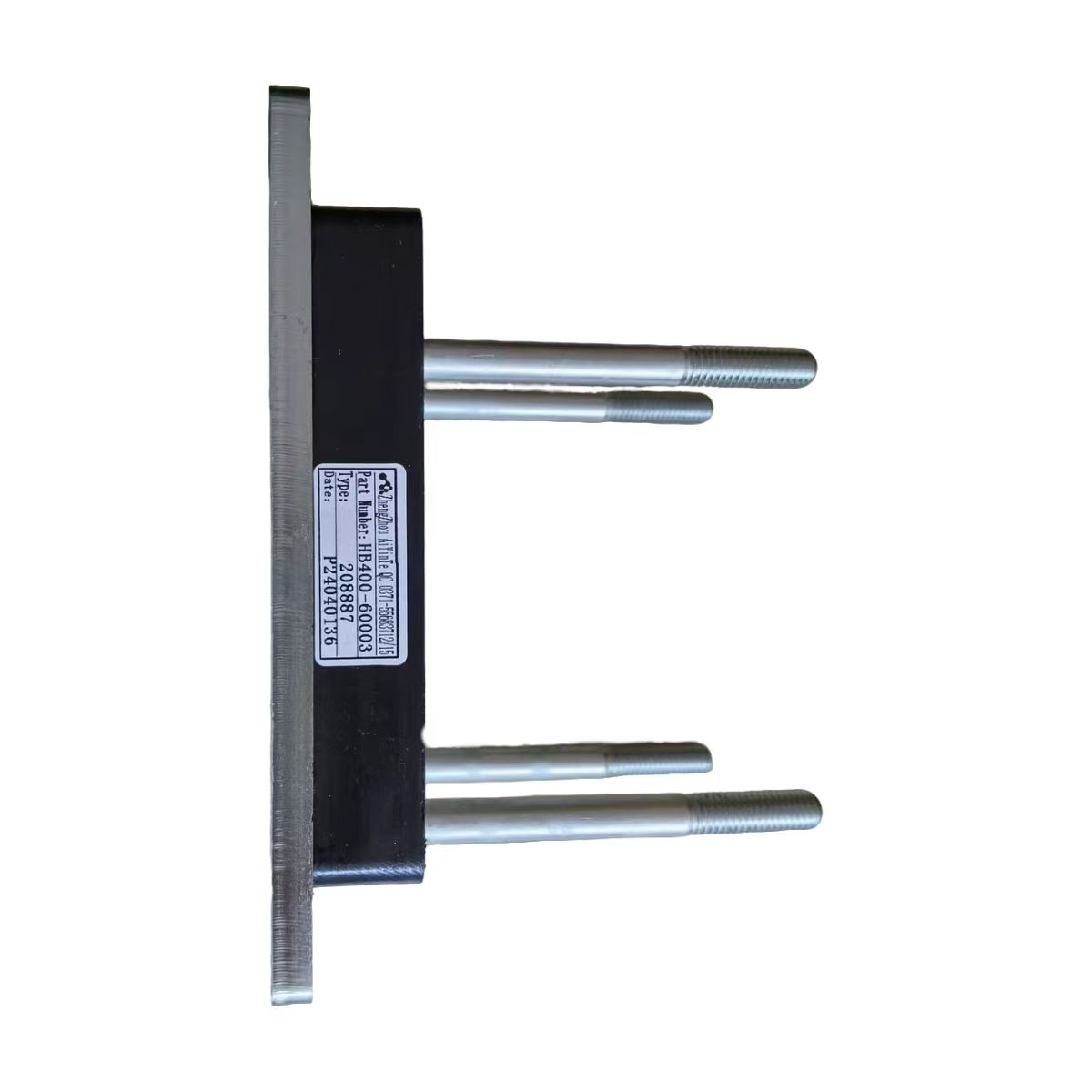

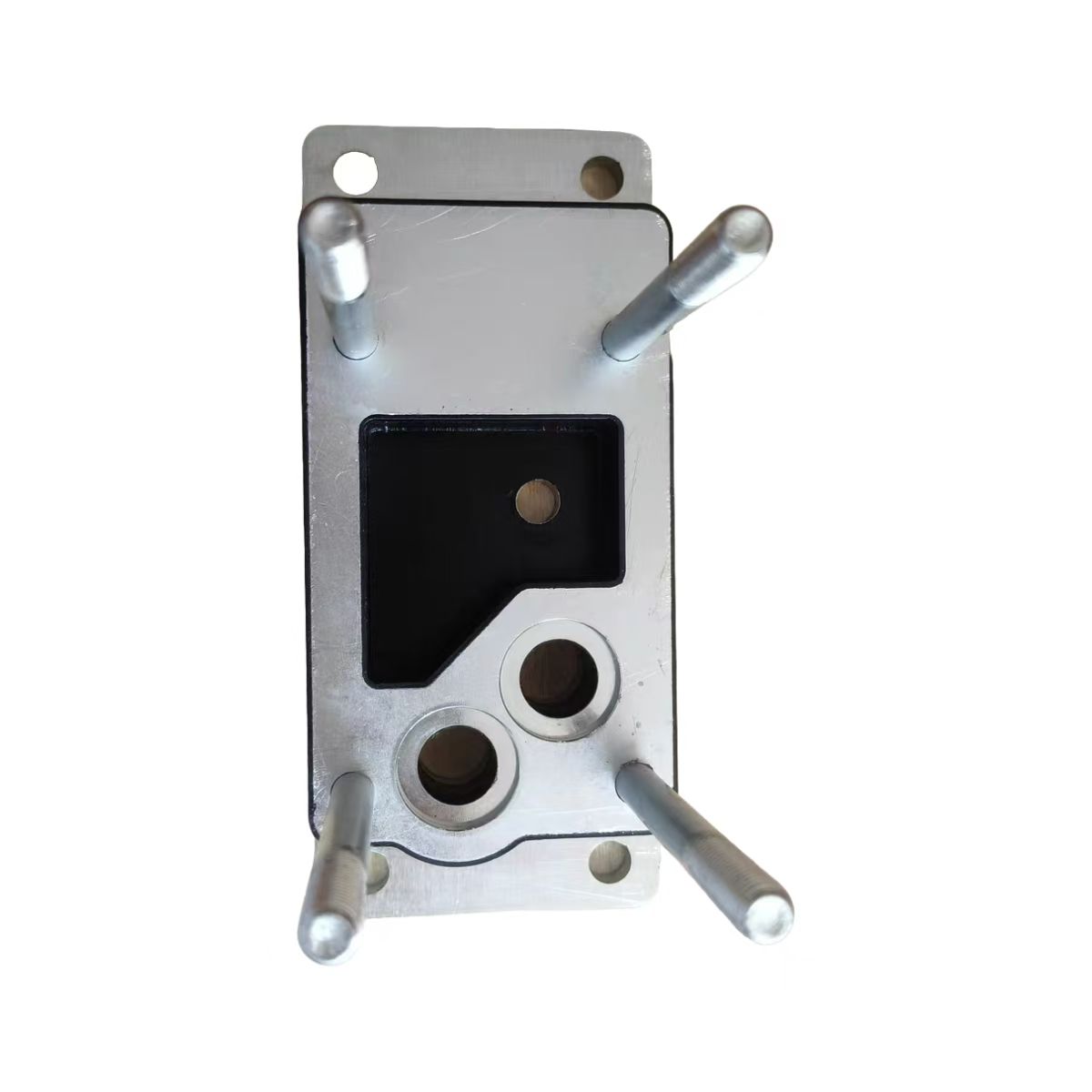

HURTIG hydraulisk retarder dæmpningsplade til Shacman Truck

FAST hydraulisk retarderdæmpningsplade til Shacman Truck er en monterings- og beskyttelseskomponent leveret af Skyond, fremstillet på vores anlæg i Kina. Denne dæmpningsplade er designet til den pneumatiske proportionale kontrolventil på FAST hydrauliske retardersystemer, der almindeligvis findes på Shacman tunge lastbiler, inklusive X5000, X6000 og M3000S serierne, samt andre mærker udstyret med FAST retardere såsom Sinotruk HOWO, Yutong og Yaxing. Retarderdæmpningspladen monteres direkte på kontrolventilhuset og sikrer proportionalventilen, der regulerer lufttrykket, der kommer ind i retarderoliesumpen. Denne trykregulering bestemmer oliestrømmen ind i arbejdskammeret, som igen styrer bremsemomentet. En slidt eller manglende dæmpningsplade tillader overdreven vibration at nå præcisionsventilen, hvilket fører til uregelmæssig bremsning, forsinket indgreb eller fuldstændig ventilfejl. Udskiftning af den med retarderdæmpningspladen genopretter stabil ventildrift og ensartet hydraulisk kraft for sikrere køretøjets deceleration.

Produktfordele

Sikrer proportionalventilen mod vibrationer.

Den FAST hydrauliske retarderdæmpningsplade til Shacman Truck holder den elektromagnetiske proportionalventil fast på retarderventilhuset. Dette forhindrer ventilbevægelser eller signalforvrængning forårsaget af vejvibrationer og køretøjsstød, hvilket sikrer, at retarderen reagerer konsekvent på førerens kommandoer.

Forlænger komponenternes levetid.

Ved at absorbere stød- og vibrationsenergi, før den når proportionalventilen, reducerer dæmpningspladen slid på ventilens indvendige komponenter som spole, fjedre og solenoider. Dette betyder længere serviceintervaller og færre ventiludskiftninger i løbet af køretøjets levetid.

Komposit metal-gummi konstruktion.

Stålpladen giver stiv montering og præcis ventilpositionering, mens det bundne gummilag absorberer højfrekvente vibrationer. Dette integrerede design eliminerer behovet for separate monteringsbeslag og isolatorer, hvilket forenkler ventilsamlingen og reducerer potentielle fejlpunkter.

Bevarer retarderens centrale bremsefordele.

En stabil proportionalventil gør det muligt for retarderen at levere sit fulde bremsepotentiale, slidfri deceleration, ensartet ydeevne uden termisk falmning og reduceret belastning af driftsbremser og dæk. For flådeoperatører betyder det lavere vedligeholdelsesomkostninger og forbedret brændstoføkonomi.

Direkte OEM udskiftning.

Monteringshullerne, pladetykkelsen og de overordnede dimensioner matcher de originale udstyrsspecifikationer. Installation kræver ingen ændring af ventilhuset eller omgivende komponenter.

Nøglespecifikationer

Hvad er dæmpningens rolle?

Den FAST hydrauliske retarderdæmpningsplade til Shacman Truck tjener tre væsentlige funktioner i retarderkontrolsystemet:

Sikker montering. Pladen bolter den elektromagnetiske proportionalventil fast til retarderventilhuset. Denne mekaniske fiksering forhindrer ventilen i at skifte eller løsne sig under køretøjets vibrationer, og opretholder den præcise justering mellem ventilen og dens pneumatiske og elektriske forbindelser.

Vibrationsdæmpning.Det integrerede gummilag absorberer og afleder stød- og vibrationsenergi fra vejen og drivlinjen. Uden denne dæmpning ville vibrationer overføre spole, fjedre og solenoider direkte til ventilens indre komponenter, hvilket forårsager for tidligt slid, uregelmæssig reaktion eller fuldstændig fejl.

Beskyttelse af signalintegritet.Ved at isolere ventilen fra vibrationer forhindrer retarderdæmpningspladen falske signaler eller signalforvrængning i at nå den elektroniske styreenhed. Proportionalventilen er afhængig af præcise elektriske signaler fra ECU'en til at regulere lufttrykket. Vibrationsinduceret kontaktstød eller intermitterende forbindelser kan få ECU'en til at fejlfortolke ventilpositionen, hvilket fører til forkert påføring af bremsemoment.

For føreren oversættes dette til forudsigelig, lineær bremserespons på tværs af alle retarderdriftstilstande fra nedstigningsfunktionen med konstant hastighed til de fuldt aktiverede bremsetilstande.

Om produktkonstruktion

Denne retarderdæmpningsplade har en sammensat konstruktion: en kulstofstål Q235-plade bundet til et gummidæmpningslag.

Kulstofstål Q235 plade.Dette konstruktionsstål giver den nødvendige stivhed for sikkert at montere proportionalventilen. Den modstår bøjning og deformation under fastspændingskræfterne fra monteringsboltene og vibrationsbelastningerne fra køretøjet. Stålpladen bibeholder ventilens præcise orientering i forhold til ventilhuset, hvilket sikrer, at pneumatiske og elektriske forbindelser forbliver på linje.

Gummi dæmpende lag.Elastomerlaget absorberer højfrekvent vibrationsenergi og omdanner den til varme, som spredes gennem pladen. Denne gummiblanding er formuleret til at bibeholde dens dæmpende egenskaber i det temperaturområde, man støder på i tung lastbilkørsel fra koldstart om vinteren til vedvarende varme fra retardersystemet under lange nedkørsler.

Fordel ved kompositdesign.Ved at binde metal og gummi til en enkelt enhed giver dæmpningspladen både strukturel montering og vibrationsisolering i én kompakt komponent. Dette eliminerer behovet for separate monteringsbeslag og gummiisolatorer, hvilket forenkler ventilsamlingen og reducerer potentielle fejlpunkter.

Kompatible retardermodeller og køretøjsapplikationer

FAST hydrauliske retarder dæmpningsplade til Shacman Truck er kompatibel med hele udvalget af FAST hydrauliske retarder modeller:

1. FH400B (serieforbindelse). Monteres på linje med transmissionen, velegnet til køretøjer, hvor plads tillader serieinstallation.

2. FH240B. En kompakt serieforbindelsesmodel til applikationer med lavere hestekræfter.

3. FHB320B (parallelforbindelse). Monteres ved siden af ​​transmissionen og bevarer kraftudtagets grænseflade (PTO).

4. FHB400B. En parallelforbindelsesmodel med højere kapacitet.

Disse retardermodeller er fabriksmonteret eller forhandlerinstalleret på:

1. Shacman X5000, X6000, M3000S og andre tunge lastbiler fra Shacman

2. Sinotruk HOWO-serien

3. Yutong- og Yaxing-busser og turistbusser

4. Andre erhvervskøretøjsmærker, der bruger FAST retardere

Til værksteder og flådeoperatører giver retarderdæmpningspladen en enkelt SKU, der dækker flere retardermodeller og køretøjsapplikationer, hvilket forenkler lagerstyring.

Installation og vedligeholdelse

Udskiftning af retarderdæmpningspladen kræver opmærksomhed på detaljer:

Professionel installation anbefales

Arbejdet går ud på at skille retarderens styreventilhus ad. Vi anbefaler, at en tekniker med FAST retarder serviceerfaring udfører udskiftningen.

Momentspecifikation

Monteringsbolte skal spændes til det specificerede moment med en momentnøgle. Overspænding kan beskadige ventilhuset eller dæmpningspladen; understramning muliggør bevægelse og vibration.

Efterse tilknyttede komponenter

Når ventilen er fjernet, skal du kontrollere selve proportionalventilen for skader. Undersøg O-ringstætningen for hårdhed, revner eller deformation, og udskift om nødvendigt.

Funktionstest efter installation

Efter genmontering skal du teste retarderen gennem alle driftstilstande konstant hastighed og hvert bremsetrin for at bekræfte normal bremsekraft og ingen luft- eller olielækager.

De fleste installationer kan udføres på under en time af en erfaren tekniker.

Hvordan kontrollerer og tester Skyond kvaliteten?

Hver FAST hydraulisk retarderdæmpningsplade til Shacman Truck, der leveres af Skyond, inspiceres før forsendelse:

Dimensionel verifikation.Pladens monteringshulplaceringer, tykkelse og overordnede dimensioner kontrolleres i forhold til OEM-specifikationer for at sikre korrekt montering.

Gummibindingsintegritet. Gummilaget inspiceres for korrekt binding til stålpladen, uden hulrum eller adskillelse.

Overflade finish.Stålpladen kontrolleres for grater, skarpe kanter eller korrosion, der kan påvirke installationen eller levetiden.

Prøveprøve. Tilfældige prøver fra hver batch udsættes for kompressions- og vibrationstests for at verificere dæmpningsydelsen.

Avanceret fremstilling hos Skyond

Skyond driver et moderne produktionsanlæg udstyret med præcisionsmaskineri og automatiserede produktionslinjer. Vores fabrik er i stand til at producere den HURTIGE hydrauliske retarderdæmpningsplade til Shacman Truck og andre præcisionskomponenter til ensartede kvalitetsstandarder.

Præcisions CNC-bearbejdning. Vores CNC-udstyr håndterer skæring og formning af metalkomponenter til nøjagtige specifikationer. For dæmpningspladen sikrer dette nøjagtige monteringshuller, ensartet pladetykkelse og korrekt tilpasning til ventilhuset. Dimensionsnøjagtighed påvirker direkte installationens lethed og pladens evne til at opretholde ventiljustering under vibrationer.

Automatiseret montage og kvalitetskontrol. Automatiserede processer reducerer menneskelige fejl og sikrer ensartet byggekvalitet på tværs af produktionskørsler. Hver batch gennemgår inspektion på flere trin, fra råvareverifikation til færdig produkttest.

Dedikeret gummibindingslinje. Gummidæmpningen er bundet til stålpladen ved hjælp af kontrollerede processer, der sikrer korrekt vedhæftning uden hulrum eller delaminering. Denne bindingsintegritet er afgørende for pladens vibrationsdæmpende ydeevne i løbet af dens levetid.

Test udstyr. Måleværktøjer og elektriske testere med høj nøjagtighed verificerer produktets ydeevne under simulerede driftsforhold. Tilfældige prøver fra hver batch udsættes for kompressions- og vibrationstest for at bekræfte, at dæmpningsegenskaberne opfylder specifikationerne.

Produktionskapacitet. Vores anlæg understøtter produktion i stor skala for at imødekomme bulkordrer og samtidig opretholde ensartet kvalitet. For flådeoperatører og handelsvirksomheder, der kræver volumenforsendelser, kan vi skalere produktionen i overensstemmelse hermed.

Global levering og logistik

Skyond eksporterer til Rusland, Centralasien, Sydøstasien, Afrika, Sydamerika og andre regioner. Vores logistikteam håndterer:

1. Containerladning med korrekt sikring for at forhindre transportskader

2. Tolddokumentation for jævn indsamling

3. Rute til større havne for effektiv international forsendelse

De fleste normale ordrer på FAST Hydraulic Retarder Damping Plate til Shacman Truck afsendes inden for 7-45 dage efter betalingsbekræftelse. For kunder med regelmæssige behov kan vi arrangere planlagte forsendelser eller vedligeholde lager på speditørlagre for hurtigere levering.

Almindelige spørgsmål

Q1: Hvilke varenumre svarer til denne dæmpningsplade?

Dæmpningspladen fås som HB400-60003 og HB400-60002. Den komplette proportionalventilsamling med dæmpningsplade er HB400-60001.

Q2: Hvordan bekræfter jeg, at denne dæmpningsplade passer til min lastbil?

Tjek retardermodellen på identifikationspladen på retarderhuset. Kompatible modeller inkluderer FH400B, FH240B, FHB320B og FHB400B. Alternativt kan du give dit køretøjs VIN til din leverandør for nøjagtig matchning i FAST eller Shacmans elektroniske reservedelskatalog.

Q3: Hvad skal jeg erstatte sammen med dæmpningspladen?

Efterse proportionalventilen for skader. Tjek O-ringstætningen for ældning eller slid, og udskift den om nødvendigt.

Q4: Kan jeg installere dette selv?

Arbejdet involverer retarderens styreventilhus. Vi anbefaler installation af en tekniker med FAST retarder serviceerfaring for at sikre korrekt drejningsmoment og funktionstest.
